Pourquoi ma courroie trapézoïdale s'est-elle cassée et comment analyser cette rupture ?

Analyse de la rupture des courroies de transmission trapézoïdales

Certains signes peuvent alerter, tels qu’un bruit inhabituel de la transmission, des vibrations anormales, ou une surchauffe des paliers.

Une courroie qui grince ou siffle indique un frottement anormal, et une courroie chaude est également un signal de dysfonctionnement.

Inspectez les signes d’usure inhabituelle de la courroie, comme une dégradation du dos, des flancs usés, une base craquelée ou un extérieur durci. Vérifiez également si la source du problème ne provient pas d’autres éléments de la transmission, tels que des poulies, des arbres tordus ou endommagés, ou un carter abîmé.

Origine d'une dégradation ou rupture prématurée de la courroie

CONSTATATION

DIAGNOSTIC

CONSEILS

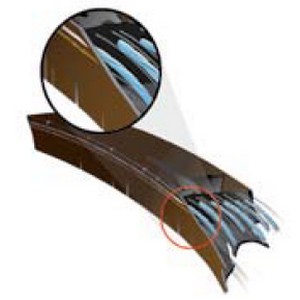

Courroie cassée

Courroie trapézoïdale cassée, déchirée, arrachée
  1. Transmission de capacité insuffisante
  2. La courroie force sur la transmission
  3. Objet étranger dans la transmission
  4. A-coup sévère
  1. Recalculer à l'aide du Logiciel Design Flex® Pro™
  2. Utiliser le dispositif de rattrapage lors du montage
  3. Protéger la transmission avec un carter approprié
  4. Prévoir les à-coups dans le calcul

Courroie(s) ne transmet(tent) pas la charge (patinage); pas de raison apparente

  1. Transmission de capacité insuffisante
  2. Cordes de traction endommagées
  3. Gorges des poulies abîmées
  4. Variation de l’entraxe
  1. Recalculer à l'aide du Logiciel Design Flex® Pro™
  2. Installer correctement
  3. Evaluer l’usure et remplacer les composants défectueux
  4. Vérifier si l’entraxe change pendant le fonctionnement.

Flancs de la courroie endommagés

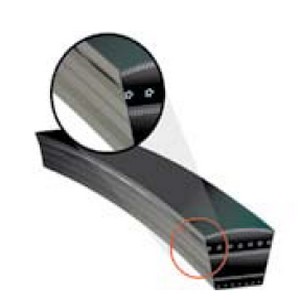

Flanc de la courroie endommagé
  1. Désalignement des poulies
  2. Cordes de traction endommagées
  1. Vérifier et modifier l’alignement.
  2. Suivre la procédure de montage.

Séparation des différentes couches de la courroie

  1. Poulies trop petites
  2. Galet extérieur trop petit
  1. Vérifier le calcul de transmission et  remplacer par des poulies plus grandes
  2. Augmenter le diamètre du galet extérieur

Usure anormale de la courroie

CONSTATATION

DIAGNOSTIC

CONSEILS

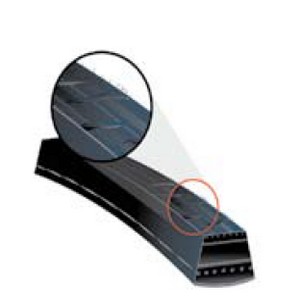

Usure du dos

Usure du dos de la courroie trapézoïdale

1. Frottement contre le carter
2. Mauvais fonctionnement du galet

1. Remplacer ou réparer le carter
2. Remplacer le galet

Usure de la partie supérieure des flancs

1. Mauvaise combinaison courroie/poulies (courroie trop petite pour la gorge)

1. Utiliser la bonne combinaison courroie/poulies

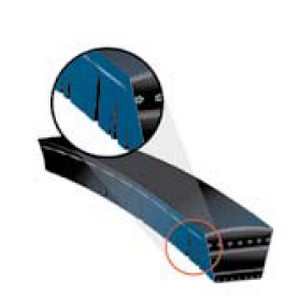

Usure des flancs

Usure des flancs

1. Patinage
2. Désalignement
3. Usure des poulies
4. Courroie mal adaptée

1. Re-tensionner jusqu’à l’arrêt du patinage
2. Aligner les poulies
3. Remplacer les poulies
4. Utiliser une courroie de bonnes dimensions

Usure de la base

1. Courroie touche le fond de la gorge
2. Usure des poulies
3. Objet étranger dans les poulies

1. Utiliser la bonne combinaison courroie/poulies
2. Remplacer les poulies
3. Nettoyer les poulies

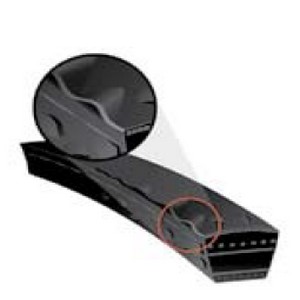

Base craquelée

Craquelure sur la base de la courroie

1. Diamètre de la poulie insuffisant
2. Patinage
3. Galet extérieur trop petit
4. Stockage inapproprié

1. Utiliser des poulies de plus grand diamètre
2. Re-tensionner jusqu’à l’arrêt du patinage
3. Augmenter le diamètre du galet extérieur
4. Ne pas enrouler, plier ou tordre la courroie. Eviter chaleur et rayons solaires

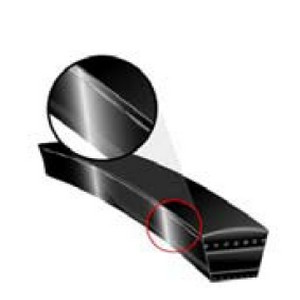

Base ou flancs brûlés ou durcis

Base ou flancs brulés

1. Patinage
2. Usure des poulies
3. Transmission de capacité insuffisante
4. Variation de l’entraxe

1. Re-tensionner jusqu’à l’arrêt du patinage
2. Remplacer les poulies
3. Recalculer à l'aide du Logiciel Design Flex® Pro™
4. Vérifier si l’entraxe change pendant le fonctionnement

Bruits et vibrations inhabituels

CONSTATATION

DIAGNOSTIC

CONSEILS

Crissement ou sifflement

1. Patinage
2. Objet étranger dans la transmission

1. Re-tensionner la transmission
2. Nettoyer courroie et poulies

Battement

1. Tension insuffisante
2. Courroies d’origines différentes
3. Désalignement

1. Re-tensionner la transmission
2. Remplacer par un jeu de courroies appairées
3. Aligner les poulies afin de répartir la tension de façon égale sur toutes les courroies

Frottement

1. Contact avec le carter

1. Réparer, remplacer ou concevoir un nouveau carter

Grincement

1. Paliers endommagés

1. Remplacer, aligner et lubrifier les paliers

Transmission excessivement bruyante

1. Courroie mal adaptée
2. Usure des poulies
3. Objet étranger dans la transmission

1. Utiliser une courroie de dimensions correctes. Utiliser le profil de denture correct pour courroies synchrones
2. Remplacer les poulies
3. Nettoyer les poulies et mettre un carter. Enlever rouille, peinture ou saletés sur les gorges

Courroies sautent

1. Tension insuffisante
2. Courroies d’origines différentes
3. Désalignement des poulies

1. Re-tensionner la transmission
2. Remplacer par un jeu de courroies
3. Aligner les poulies

Vibrations excessives de la transmission

1. Courroie mal adaptée
2. Mauvaise conception
3. Poulie excentrique
4. Jeu sur les composants de la transmission

1. Utiliser une courroie de dimensions correctes
2. Vérifier la structure de la transmission et la solidité des paliers et supports
3. Remplacer la poulie appairée
4. Vérifier la stabilité, les capacités de charge, l’installation et la maintenance des composants de transmission (carters, fixations du moteur, supports moteur, moyeux, arbres, paliers,…)

Problèmes de transmission multiples

CONSTATATION

DIAGNOSTIC

CONSEILS

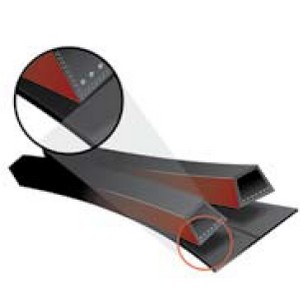

Séparation de la bande de liaison

séparation de la bande de liaison

1. Usure des poulies
2. Distance incorrecte entre les gorges

1. Remplacer les poulies
2. Utiliser des poulies multiples standards

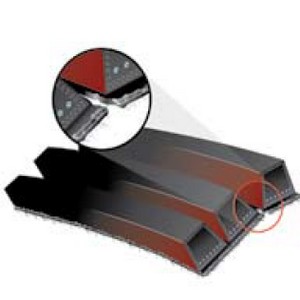

Dos de la bande de liaison effrité, usé ou endommagé

Dos de la bande de liaison effrité

1. Contact avec le carter
2. Galet extérieur défectueux ou endommagé

1. Vérifier le carter
2. Réparer ou remplacer le galet extérieur

Powerband® saute hors de la transmission

1. Objet étranger dans la transmission

1. Nettoyer les poulies. Utiliser des courroies simples afin d’éviter l’accumulation de saletés dans les gorges

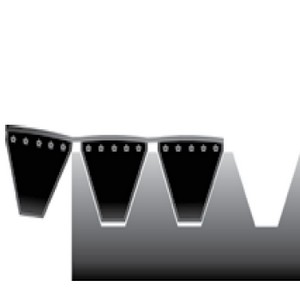

Un ou plusieurs brins sortent des poulies

Un ou plusieurs brins sortent de la poulie

1. Désalignement
2. Tension insuffisante

1. Aligner la transmission
2. Re-tensionner la transmi
